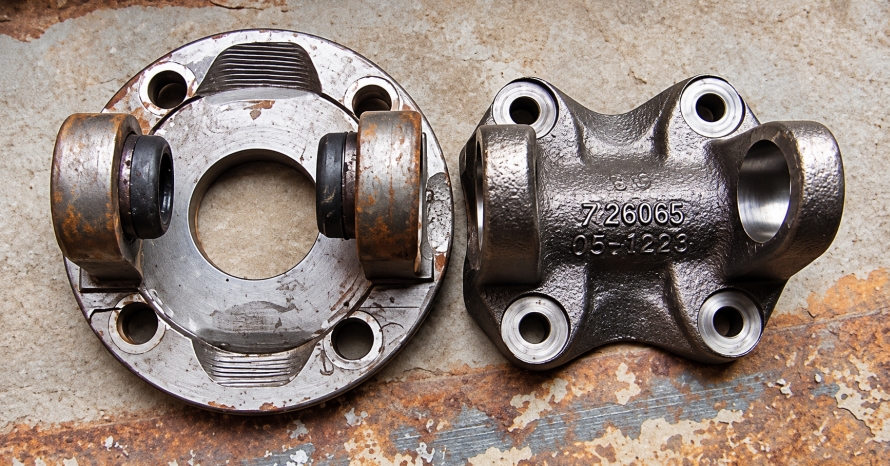

Основные параметры фланцев карданных валов и их обозначения

Фланцевое соединение служит для передачи крутящего момента между карданной передачей и агрегатами трансмиссии. Такой узел применяется при стыковке с редуктором ведущего моста, коробкой передач, раздаточной коробкой и другими механизмами. От геометрии сопрягаемых элементов зависит правильность установки, соосность и надежность работы привода. Внешне многие исполнения похожи, поэтому определять подходящую запчасть только по форме нельзя. При подборе учитывают несколько характеристик одновременно: габариты, схему крепления, посадочную часть, толщину, высоту ступицы и параметры шлицев. Дополнительным ориентиром служит каталожный номер.

Наружный размер

Максимальная ширина круглой части обычно обозначается буквой D и указывается в миллиметрах. Значение удобно использовать для первоначального сравнения изделий. Однако одинаковый наружный размер не гарантирует взаимозаменяемость. Различия могут заключаться в конфигурации крепежа, центральной посадке или конструкции ступицы. Поэтому измерение D является только одним из этапов идентификации.

Схема крепления

Следующий важный признак — число точек фиксации. В автомобильных карданных передачах встречаются варианты на четыре, шесть, восемь и другое количество болтов. Вместе с их числом определяют размер каждого крепежного гнезда. Для описания расположения болтов часто используется обозначение PCD. Оно показывает величину условной окружности, проходящей через центры крепежных точек. Если определить PCD непосредственно сложно, можно измерить межцентровое расстояние между противоположными позициями. Эта характеристика особенно полезна, когда маркировка стерлась и запчасть приходится идентифицировать непосредственно по образцу.

Центральная посадка

Средняя часть обеспечивает центрирование сопрягаемых компонентов. Ее размер должен соответствовать ответной поверхности узла. Слишком малая посадка не позволит установить изделие, а чрезмерный зазор способен ухудшить точность центрирования.Для проверки желательно пользоваться штангенциркулем. Измерение линейкой дает заметную погрешность, которая критична при сравнении близких типоразмеров.

Толщина и высота ступицы

Параметр B обычно характеризует толщину рабочей части. Если конструкция предусматривает выступающую ступицу, дополнительно определяют общую высоту H.Эти значения важны не только для механической прочности. От геометрии узла зависит положение карданной передачи относительно коробки или редуктора. Установка неподходящего исполнения может изменить рабочее положение соединения.

Шлицевое соединение

Если элемент монтируется непосредственно на вал, необходимо проверить шлицевую часть. Основными характеристиками становятся число зубьев, их профиль, наружный и внутренний размеры посадки.Количество шлицев нередко обозначается буквой Z. Совпадение наружных габаритов и крепежной схемы в этом случае недостаточно: конфигурация посадки также должна полностью соответствовать сопрягаемому валу.

Как расшифровывать обозначения

В технических каталогах применяются буквенные и цифровые обозначения. D обычно означает наружный размер, d — центральную посадку, B — толщину, H — высоту, Z — число шлицев. PCD характеризует окружность расположения крепежа, а n показывает количество точек фиксации.Единого набора обозначений у разных производителей может не быть. По этой причине перед заказом полезно сравнить технический чертеж, заводской артикул и результаты фактического замера.

Обозначения основных параметров:

Что проверить перед покупкой

Снятую запчасть очищают от грязи и коррозии, после чего последовательно измеряют ее основные элементы. Сначала определяют максимальный габарит и центральную посадку. Затем подсчитывают крепежные точки, проверяют их размер и взаимное расположение. После этого измеряют толщину, высоту ступицы и, при наличии, характеристики шлицевой части.Для автомобилей МАЗ, КАМАЗ, ЗИЛ, ПАЗ, КрАЗ и Урал особенно важно учитывать модификацию трансмиссии. На технике одной марки могут использоваться разные карданные передачи, поэтому название автомобиля само по себе не является достаточным основанием для выбора запчасти.
