Замена карданного вала своими руками: пошаговая инструкция

Карданный вал — является одним из важных элементов трансмиссии автомобилей, с задним и полным приводом, передающий крутящий момент прямо от коробки передач или раздатки к ведущим мостам. Высокие эксплуатационные нагрузки, дорожная грязь и реагенты со временем выводят из строя его основные компоненты: крестовины, шлицы и подвесной подшипник. Поломка проявляется характерным металлическим стуком при старте, вибрацией по кузову и гулом на скорости.

В этой инструкции подробно описано, как поменять карданный вал в сборе своими руками. Покупка отбалансированного на заводе узла под конкретную марку техники избавляет от необходимости сложного ремонта отдельных деталей и гарантирует долгий срок службы трансмиссии.

Что понадобится для работы: инструмент и подготовка

Прежде чем изучать, как снять кардан, подготовьте рабочее место. Самостоятельный ремонт безопаснее и удобнее выполнять на смотровой яме или эстакаде. Зафиксируйте автомобиль: включите передачу (или режим паркинга на АКПП), затяните стояночный тормоз и установите под колеса противооткатные упоры.

Поскольку крепежные элементы под днищем автомобиля постоянно подвергаются воздействию влаги и прикипают, заранее подготовьте технический арсенал:

Шаг 1: Демонтаж старого карданного вала

Перед тем его, тщательно очистите все резьбовые соединения металлической щеткой и обильно залейте их проникающей смазкой. Подождите 15–20 минут, чтобы состав проник глубоко в витки резьбы.

Разборка узла выполняется по следующему алгоритму:

1. Нанесение сервисных меток. Если вы планируете дефектовку узла или хотите точно запомнить, как правильно снять карданный вал для последующего возврата, нанесите метки керном или краской на сопрягаемые фланцы вала и редуктора. При несовпадении меток во время обратной сборки возникнет критический дисбаланс.
2. Раскручивание фланцевых соединений. Зафиксируйте головку болта одним ключом, а вторым плавно откручивайте гайку. Поочередно проворачивайте колеса автомобиля, чтобы получить удобный доступ ко всему крепежу.
3. Разъединение деталей. Из-за диффузии металлов фланцы часто «срастаются». О том, как выбить кардан без повреждений, знают опытные мастера: нанесите точечные удары молотком через медную проставку по телу вилки шарнира, аккуратно поддевая соединение монтажной лопаткой.
4. Снятие подвесного подшипника. Открутите болты крепления промежуточной опоры к лонжеронам кузова. Придерживайте узел, чтобы он не упал.
5. Финальное извлечение. Посмотрите, как снимается кардан на вашей модели техники. В автомобилях со шлицевым хвостовиком в КПП вал нужно плавно подать вперед, а затем вывести назад и вниз. На этом этапе важно понять, как отсоединить его максимально аккуратно, чтобы не повредить резиновый сальник коробки передач.

Шаг 2: Подбор нового вала и подготовка к сборке

Новый карданный вал подбирается строго по VIN-коду автомобиля или OEM-номеру из каталога запчастей. Модификации деталей могут отличаться в зависимости от типа кузова, модели двигателя, типа коробки передач и длины колесной базы.

Иногда новые узлы поставляются разделенными на две части ради удобства транспортировки. Прежде чем приступать к установке, необходимо понять, как собрать кардан. Заводская сборка карданного вала всегда предусматривает наличие специальных меток-стрелок на обеих половинках шлицевого соединения.

Перед тем как соединить кардан, очистите шлицы от консервационной смазки и нанесите свежий специализированный состав. Процесс того, как правильно соединить кардан, прост: совместите заводские стрелки строго друг напротив друга и вставьте шлицы в зацепление. Помните: кустарная сборка кардана без учета стрелок гарантирует сильное биение на скорости. Зная, как рассоединить его в случае промаха, вы сможете вовремя исправить положение и спасти подшипники от моментального износа. Если же у вас в руках старый узел, который заклинило, то перед дефектовкой изучите мануал о том, как разобрать карданный вал, чтобы не повредить посадочные места под стопорные кольца.

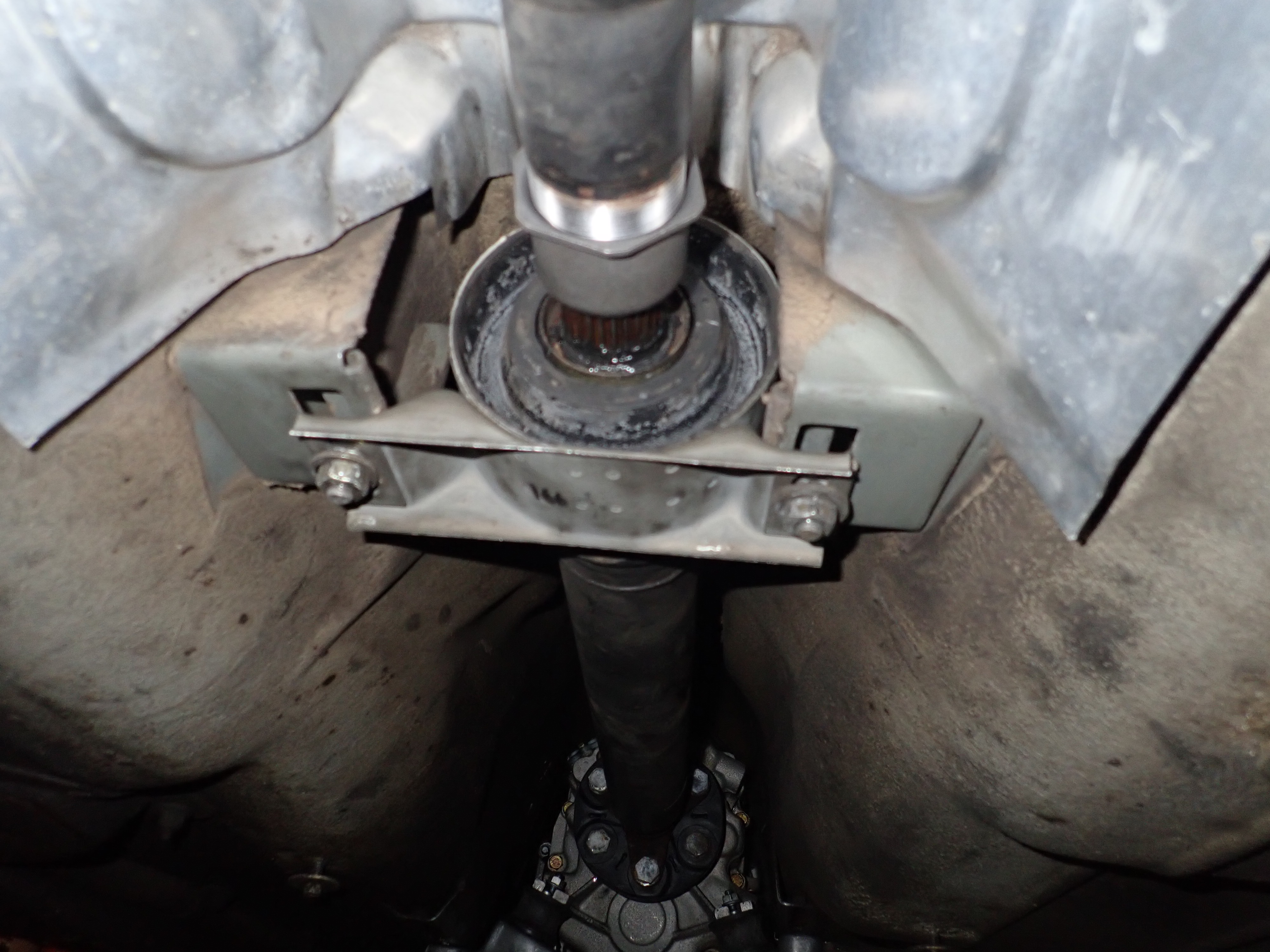

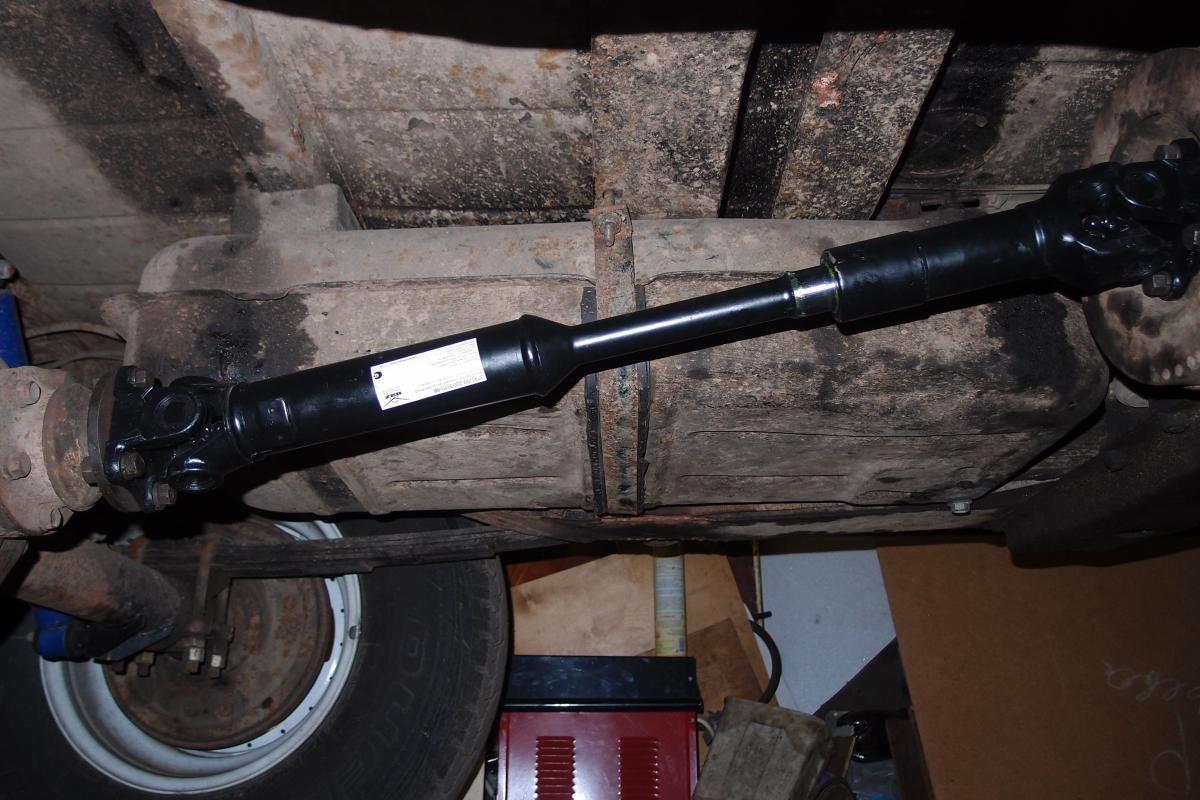

Шаг 3: Как поставить и отрегулировать кардан

Чтобы трансмиссия работала тихо и без вибраций, должна быть соблюдена правильная установка. Очистите ответные фланцы на редукторе моста и КПП от следов коррозии, задиров и грязи.

Пошаговый алгоритм, описывающий, как поставить кардан:

1. Заводка узла на место. Поднимите вал под днище автомобиля и аккуратно вставьте его шлицевую часть в раздатку или КПП.
2. Монтаж промежуточной опоры. Наживите болты крепления подвесного подшипника к кузову. Перед тем как выставить кардан, опора должна сохранять свободный ход в пределах крепежных пазов. В этом кроется главный секрет установки.
3. Соединение фланцев. Совместите крепежные отверстия вилок. Главное правило того, как правильно поставить кардан — всегда использовать новые оригинальные болты и самоконтрящиеся гайки, так как старый крепеж вытягивается от нагрузок.
4. Затяжка метизов. Затягивайте болты строго крест-накрест в несколько подходов. На финальном этапе используйте динамометрический ключ, чтобы четко выполнить правило с нужным моментом затяжки.

После фиксации фланцев необходимо понять, как правильно выставить карданный вал в пространстве. Опустите автомобиль с подъемника на колеса или покачайте кузов, чтобы подвеска приняла естественное рабочее положение. Несколько раз проверните вал от руки — промежуточная опора сама займет оптимальное центрированное положение в пазах. Понимание того, как ставить кардан без перекосов, убережет трансмиссию от перегрузок. Только после этого окончательно затяните болты подвесного подшипника. Это делает акцент на финальной центровке под нагрузкой.

Шаг 4: Проверка положения вала после монтажа

После завершения всех работ проведите контроль качества. Мастер должен лично убедиться в том, как должен стоять кардан:

1. Проверьте зазоры между вращающимися трубами вала, деталями выхлопной системы и кузовом;
2. Визуально оцените — продольная ось не должна иметь видимых искривлений и критических углов в шарнирах;
3. Посмотрите в шлицах — резиновые защитные пыльники должны быть расправлены, без трещин и скручиваний;
4. Прокрутите вывешенные колеса руками — вращение обязано быть легким, плавным и без подклиниваний.

Финальный этап ремонта — тестовая поездка. Выедете на ровный участок дороги и плавно разгоните автомобиль. Если алгоритм соблюден, а монтаж выполнен без перекосов, любые посторонние шумы и вибрации по кузову полностью исчезнут.
