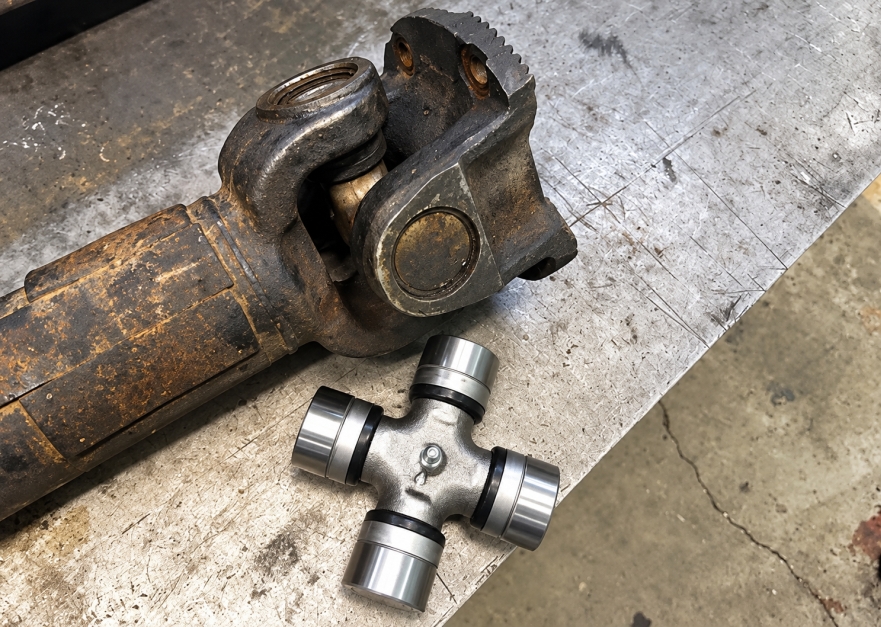

Размеры крестовин карданного вала: как не ошибиться при подборе

При ремонте трансмиссии недостаточно найти запчасть, которая внешне похожа на снятую. Даже небольшое расхождение по габаритам способно помешать монтажу. Поэтому перед заказом крестовины важно определить ее основные параметры и проверить способ крепления в вилках. Подбор особенно усложняется, если маркировка стерлась или кардан ранее ремонтировали. В такой ситуации надежнее ориентироваться на фактические замеры узла, а каталожный номер использовать для дополнительной проверки.

Какие параметры нужно измерить

В первую очередь определяют диаметр чашки подшипника. Для этого лучше использовать штангенциркуль. Он дает более точный результат, чем обычная линейка. Замер желательно выполнить в нескольких точках: износ и коррозия иногда искажают исходные значения. Следующий параметр — ширина по крайним точкам противоположных чашек. В каталогах эти две величины часто указываются вместе. Например, запись 30×88 означает диаметр 30 мм при ширине 88 мм. Однако двух чисел не всегда достаточно. Следует учитывать расположение стопорных колец, форму чашек, наличие канавок и способ крепления. При совпадении основных габаритов конструктивное исполнение может различаться.

Как измерить снятую запчасть

Перед работой поверхность очищают от загрязнений, старой смазки и ржавчины. Если чашки перекошены после демонтажа, сначала их необходимо привести в нормальное положение. Иначе ширина получится неверной. Диаметр определяют по наружной поверхности подшипниковой чашки. Затем измеряют расстояние от одного противоположного края до другого. Для исполнения с внутренними стопорными кольцами дополнительно проверяют промежуток между канавками. Если старая запчасть разрушена и получить точные значения невозможно, полезно снять размеры непосредственно с вилки. После этого результаты можно сопоставить с техническим каталогом.

Почему одинаковые габариты не гарантируют совместимость

Распространенная ошибка — выбрать изделие только по двум числам. Помимо диаметра и ширины существуют другие особенности. Отличаться могут уплотнения, стопорные элементы, расположение пресс-масленки и конструкция подшипниковых чашек. Не стоит полагаться исключительно на марку машины. На автомобилях одного семейства встречаются разные варианты трансмиссии. Комплектация зависит от модификации, года выпуска, колесной базы и установленного агрегата. Кроме того, прежний владелец мог заменить кардан или отдельные его части. По этой причине для МАЗ, КАМАЗ, ПАЗ, ЗИЛ, КрАЗ и другой техники параметры лучше сверять по конкретному узлу.

Для предварительного поиска удобно пользоваться сочетанием диаметра и общей ширины. Ниже приведены примеры обозначений, которые показывают принцип записи размеров.

Таблица типоразмеров:

Важно: размеры приведены для ориентира при подборе. Совпадение диаметра чашки и ширины не гарантирует взаимозаменяемость. Необходимо учитывать способ фиксации, расположение стопорных колец и каталожный номер.

Что учесть перед заказом

Лучше записать результаты замеров заранее. Понадобятся диаметр чашки, общая ширина и расстояние между стопорными элементами, если они предусмотрены конструкцией. Полезно также сфотографировать снятый узел с нескольких сторон и сохранить найденную маркировку.Отдельного внимания требует пресс-масленка. После сборки к ней должен оставаться доступ для обслуживания. Если ее положение отличается, смазка шарнира в дальнейшем может оказаться затруднена.

При выборе не следует округлять полученные значения. Разница в один-два миллиметра уже может указывать на другой типоразмер. Попытка установить неподходящую запчасть с усилием способна повредить посадочные поверхности вилки.Точный подбор начинается не с названия автомобиля, а с измерений. Сначала фиксируют основные габариты, затем определяют вариант крепления и только после этого сверяют маркировку или каталожный номер. Такая последовательность помогает найти подходящий вариант без повторной разборки узла.
