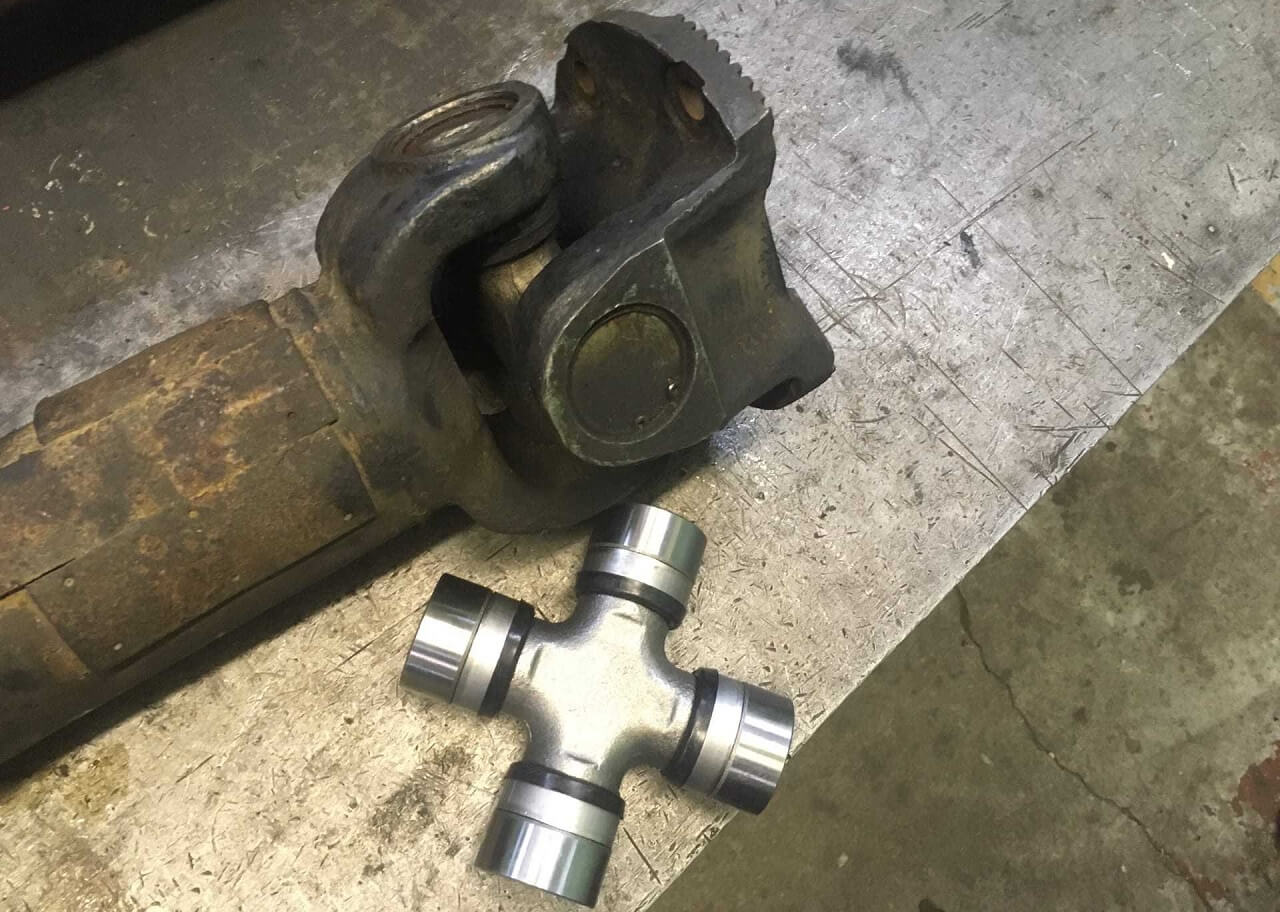

Замена крестовины карданного вала: как её выполнить

Крестовина карданного вала соединяет отдельные части карданной передачи и обеспечивает их подвижность относительно друг друга. Благодаря этому крутящий момент передаётся на ведущий мост даже тогда, когда элементы трансмиссии располагаются под изменяющимся углом. Деталь испытывает большие нагрузки, со временем её состояние ухудшается. Ускорить износ могут движение по разбитым дорогам, перевозка тяжёлых грузов, недостаток смазки, вода и дорожная грязь.

Проблемы с узлом обычно сопровождаются хорошо заметными симптомами. Водитель может услышать удары или щелчки, почувствовать вибрацию либо обнаружить свободный ход при проверке карданного вала. Продолжать эксплуатацию автомобиля с выраженной неисправностью нежелательно: повышенные нагрузки передаются на соседние компоненты трансмиссии. В результате небольшой дефект способен перерасти в более серьёзную поломку.

Как понять, что крестовина изношена

Неисправность часто выявляется во время начала движения или смены передачи. Характерный удар также может возникать при резком изменении тяги — например, когда водитель быстро нажимает на педаль газа или отпускает её.

• слышен металлический удар при начале движения;
• при переключении передач появляются щелчки или характерные стуки;
• во время поездки ощущается вибрация, усиливающаяся с ростом скорости;
• при изменении нагрузки возникают заметные рывки;
• при ручной проверке кардана обнаруживается свободный ход;
• на поверхности чашек заметны ржавчина, задиры или другие следы разрушения.

При этом перечисленные признаки не являются однозначным доказательством поломки именно крестовины. Подобным образом способны проявлять себя неисправности подвесного опорного подшипника, шлицевого соединения, редуктора и других компонентов. Поэтому перед разборкой желательно установить точную причину посторонних звуков и вибраций.

Инструменты для ремонта

Выбор инструмента для работы определяется конструкцией конкретного автомобиля и особенностями установленного карданного вала. При замене крестовины особое внимание стоит уделить извлечению чашек подшипников. Для этой процедуры удобнее использовать пресс либо специальный съемник, который обеспечивает равномерное усилие. Такой подход помогает точно контролировать процесс и снижает риск деформации или повреждения вилок карданного вала.

Использование специализированного съёмника заметно упрощает демонтаж. Чашки выходят из посадочных мест постепенно, без сильных ударов. Молоток с оправкой тоже применяют на практике, но такой вариант требует большей осторожности. Неаккуратный удар способен деформировать вилку либо повредить новую деталь ещё до её установки.

Новый элемент должен соответствовать автомобилю по всем основным параметрам. При выборе учитывают диаметр и размеры чашек, расстояние между ними, конструкцию фиксаторов, а также наличие пресс-маслёнки. Даже небольшое несоответствие способно привести к неправильной работе шарнира и ускоренному износу.

Подготовительные работы

Машину перед ремонтом устанавливают на ровной твёрдой площадке и надёжно фиксируют. При работе в гараже обязательно используют опорные стойки. Оставлять автомобиль поднятым только на домкрате опасно, поскольку инструмент не предназначен для длительного удержания машины во время ремонта.

До демонтажа рекомендуется обозначить взаимное положение деталей карданной передачи. Простые метки помогут вернуть вал на прежнее место и сохранить исходную ориентацию его частей. Неправильная сборка может стать причиной появления дисбаланса.

Снятый вал очищают от налипшей грязи, а заржавевшие соединения предварительно обрабатывают проникающим составом. После демонтажа удобнее перенести кардан на рабочий стол или верстак. Так доступ к шарниру будет лучше, а риск случайно повредить соседние элементы снизится.

Демонтаж изношенной детали

Первым делом необходимо определить, каким способом чашки закреплены в вилке. В разных конструкциях встречаются наружные или внутренние стопорные кольца, кернение и другие варианты фиксации. Последовательность разборки зависит именно от этого решения. При наличии стопорных колец их сначала извлекают специальными щипцами. Затем вилку надёжно фиксируют и выдавливают одну чашку при помощи пресса либо съёмника. После перемещения крестовины в противоположную сторону освобождается вторая чашка, после чего старую деталь можно вынуть.

Если специального оборудования нет, допускается применение оправки подходящего диаметра. При этом удары наносят аккуратно и контролируемо. Нельзя передавать чрезмерную нагрузку на тонкие стенки чашки или непосредственно на вилку — деформация посадочного места способна сделать дальнейшую сборку проблематичной.

После демонтажа необходимо очистить и осмотреть посадочные поверхности. Наличие глубоких задиров, трещин, выработки или деформации говорит о том, что проблема может быть не ограничена одной деталью. В такой ситуации потребуется дополнительная оценка состояния карданного вала.

Монтаж новой крестовины

Перед сборкой ещё раз сравнивают новую и снятую детали. Они должны совпадать по размерам и способу крепления. Если в комплект входят новые стопорные кольца, лучше использовать именно их, а не устанавливать повторно старые фиксаторы. Крестовину помещают между вилками без перекоса. Затем чашки устанавливают поочерёдно, контролируя их положение. При работе с прессом усилие передают через оправку соответствующего размера. Внутри чашек находятся игольчатые ролики, поэтому во время сборки важно не допустить их смещения или выпадения.

После запрессовки необходимо убедиться, что чашки расположены на одинаковой глубине, а фиксирующие кольца полностью вошли в предназначенные для них канавки. Если конструкция предусматривает маслёнку, шарнир обслуживают соответствующей смазкой в соответствии с требованиями производителя.

Контроль результата

Сразу после сборки карданный шарнир проверяют вручную. Движение должно оставаться плавным, без подклиниваний и чрезмерного сопротивления. Одновременно проверяют отсутствие свободного хода, который свидетельствовал бы о неправильной посадке либо наличии другого дефекта. Особенно тщательно осматривают фиксаторы. Они должны находиться на своих местах и надёжно удерживать чашки. Если после запрессовки шарнир стал двигаться слишком туго, продолжать сборку без выяснения причины не стоит. Такое поведение может быть связано с перекосом, неправильным положением чашки или смещением игольчатых элементов.

После возвращения кардана на автомобиль проверяют все крепления и затягивают их с моментом, указанным производителем. При сборке ориентируются на ранее нанесённые отметки, чтобы восстановить первоначальное положение соединённых элементов.

Стоит ли выполнять работу самостоятельно

Самостоятельный ремонт возможен, если на конкретном автомобиле шарнир допускает отдельную замену, а владелец имеет необходимые инструменты и хотя бы базовый опыт обслуживания машины. Наибольшую аккуратность требуется проявить во время извлечения старых чашек и последующей запрессовки новых. При отсутствии подходящего оборудования или опыта безопаснее доверить работу специалистам.

Как продлить срок службы шарнира

Долговечность установленной детали определяется не только её качеством. Имеет значение состояние всего карданного механизма. Во время планового обслуживания полезно контролировать люфты, осматривать уплотнения и пыльники, проверять крепёж, шлицевые соединения и другие сопряжённые элементы. Для обслуживаемых конструкций важна своевременная подача смазки через маслёнку. Периодичность процедуры следует выбирать по рекомендациям производителя автомобиля. При недостаточном количестве смазочного материала игольчатые подшипники работают в неблагоприятных условиях, из-за чего износ ускоряется.

Неисправность крестовины карданного вала лучше устранять сразу после появления выраженного люфта, ударов или вибрации. Раннее вмешательство помогает избежать дополнительной нагрузки на соседние детали трансмиссии. Перед ремонтом важно подтвердить источник проблемы, подобрать совместимый компонент и аккуратно выполнить сборку, не повреждая посадочные места.
