Основные неисправности карданной передачи и их признаки

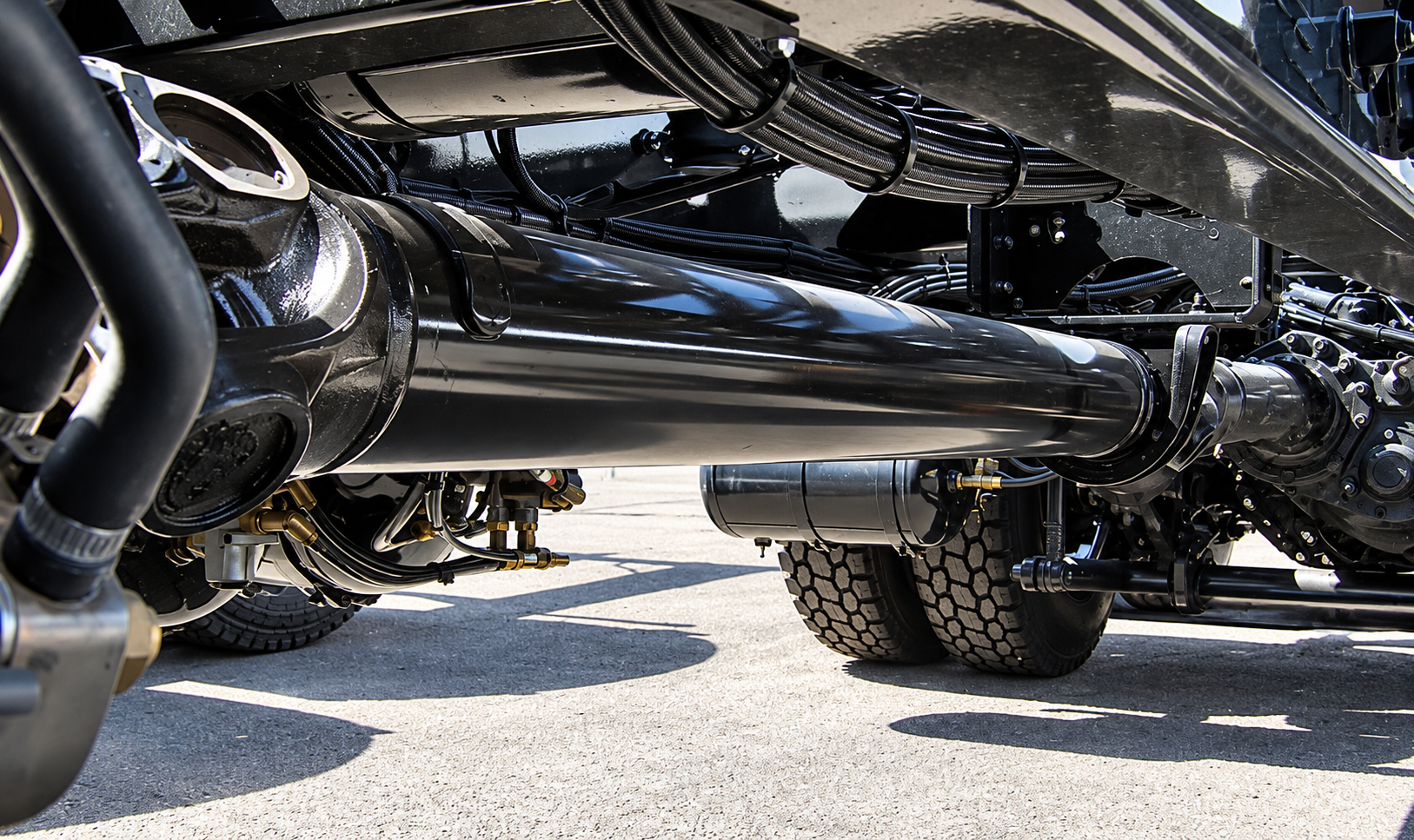

Карданная передача используется для передачи крутящего момента между агрегатами, оси которых расположены под углом или могут смещаться относительно друг друга во время движения. Такая конструкция применяется на грузовых автомобилях МАЗ, КАМАЗ, ЗИЛ, КрАЗ, УралАЗ, автобусах ПАЗ и другой технике. Несмотря на значительный запас прочности деталей, постоянные нагрузки постепенно приводят к износу соединений. Состояние карданной передачи влияет не только на плавность движения. Неисправности могут создавать дополнительные нагрузки на коробку передач, редуктор ведущего моста и элементы крепления. Поэтому появление вибрации, ударов или необычных звуков желательно рассматривать как повод для диагностики.

Износ крестовины

Крестовина обеспечивает изменение взаимного положения соединённых валов при передаче вращения. Она работает вместе с игольчатыми подшипниками, которые испытывают высокие нагрузки. При износе подшипников в шарнире появляется свободный ход. Сначала водитель может заметить небольшой стук во время начала движения или изменения нагрузки. По мере увеличения люфта удары становятся выраженнее, а при вращении вала иногда появляется вибрация. Причинами преждевременного износа могут быть недостаток смазки, повреждение уплотнений, попадание загрязнений и длительная эксплуатация деталей с увеличенными зазорами.

Люфт шлицевого соединения

Шлицевое соединение позволяет карданному валу изменять рабочую длину при перемещении агрегатов и элементов подвески. Постепенная выработка рабочих поверхностей увеличивает зазор между сопрягаемыми деталями. Характерный признак такой неисправности — металлический удар при начале движения, переключении передачи либо резком изменении тяги. При значительном износе могут появиться вибрации и дополнительный шум. При диагностике проверяют величину люфта, состояние шлицев, наличие смазочного материала и целостность защитных элементов.

Нарушение балансировки карданного вала

Карданный вал вращается с высокой частотой, поэтому даже небольшое нарушение балансировки способно заметно повлиять на его работу. Причиной становится деформация трубы, потеря балансировочного элемента, неправильная сборка или механическое повреждение. Основным признаком считается вибрация, интенсивность которой меняется вместе со скоростью автомобиля или частотой вращения вала. Продолжительная эксплуатация с дисбалансом ускоряет износ подшипников, шарниров и креплений.

Деформация трубы карданного вала

Удар о препятствие или неправильное обращение с демонтированным валом способны привести к изгибу трубы. Иногда отклонение практически незаметно при обычном визуальном осмотре, однако при вращении возникает биение. Деформированный вал обычно вызывает устойчивую вибрацию. Для точной оценки его состояния проверяют радиальное биение и сравнивают полученное значение с допустимыми параметрами для конкретной конструкции.

Неисправность подвесного подшипника

На карданных передачах, состоящих из нескольких секций, применяется промежуточная опора. В неё входят подшипник, корпус и эластичные элементы. Износ подшипника может сопровождаться гулом, шорохом или вибрацией. Повреждение резиновой части опоры приводит к чрезмерному перемещению вала. В результате при разгоне могут возникать удары и колебания.

Ослабление креплений

Фланцы карданной передачи соединяются с другими элементами трансмиссии болтами. Ослабление крепежа приводит к появлению зазоров и характерных ударов при изменении направления нагрузки.Такую неисправность важно устранять своевременно. Дальнейшая эксплуатация способна привести к повреждению отверстий фланца, крепежа и сопряжённых деталей.

Когда требуется диагностика карданной передачи

Проверку желательно проводить при появлении новых вибраций, стуков, гула или ощутимого люфта. Осмотр также необходим после сильного удара по карданному валу или ремонта элементов трансмиссии. Диагностика обычно включает проверку крестовин, шлицевых соединений, промежуточных опор, фланцев и крепежа. Отдельное внимание уделяют геометрии и балансировке вала. Своевременное обнаружение изношенного узла позволяет заменить или восстановить отдельную деталь до того, как неисправность станет причиной повреждения других элементов трансмиссии.
