Роль карданного вала в передаче мощности: как он работает и для чего нужен?

Карданный вал — это компонент, который играет ключевую роль в различных механизмах, передавая вращение и крутящий момент между частями системы, расположенными под углом или на разном расстоянии друг от друга. Его использование охватывает широкие области — от транспортных средств до промышленного оборудования. Этот элемент представляет собой неотъемлемую часть многих современных машин, обеспечивая их бесперебойную работу в самых разных условиях. В этой статье мы разберем, как работает карданный вал, какие задачи он решает и почему без него сложно представить современную технику.

Что такое карданный вал?

Карданный вал — это механический элемент, состоящий из нескольких частей, включая основную ось и один или несколько карданных шарниров. Его основная функция — передача крутящего момента от одного вращающегося элемента (например, двигателя или трансмиссии) к другому элементу машины, при этом компенсируя возможные угловые отклонения и изменения расстояний между ними. Кардан позволяет передавать мощность, не требуя жесткой прямой связи между соединяемыми частями, что делает его незаменимым в технике.

Структура и основные элементы вала

Кардан состоит из нескольких ключевых элементов, обеспечивающих его работу:

• Фланцы — металлические соединительные элементы, которые соединяют карданный вал с другими частями трансмиссии, такими как коробка передач и дифференциал.

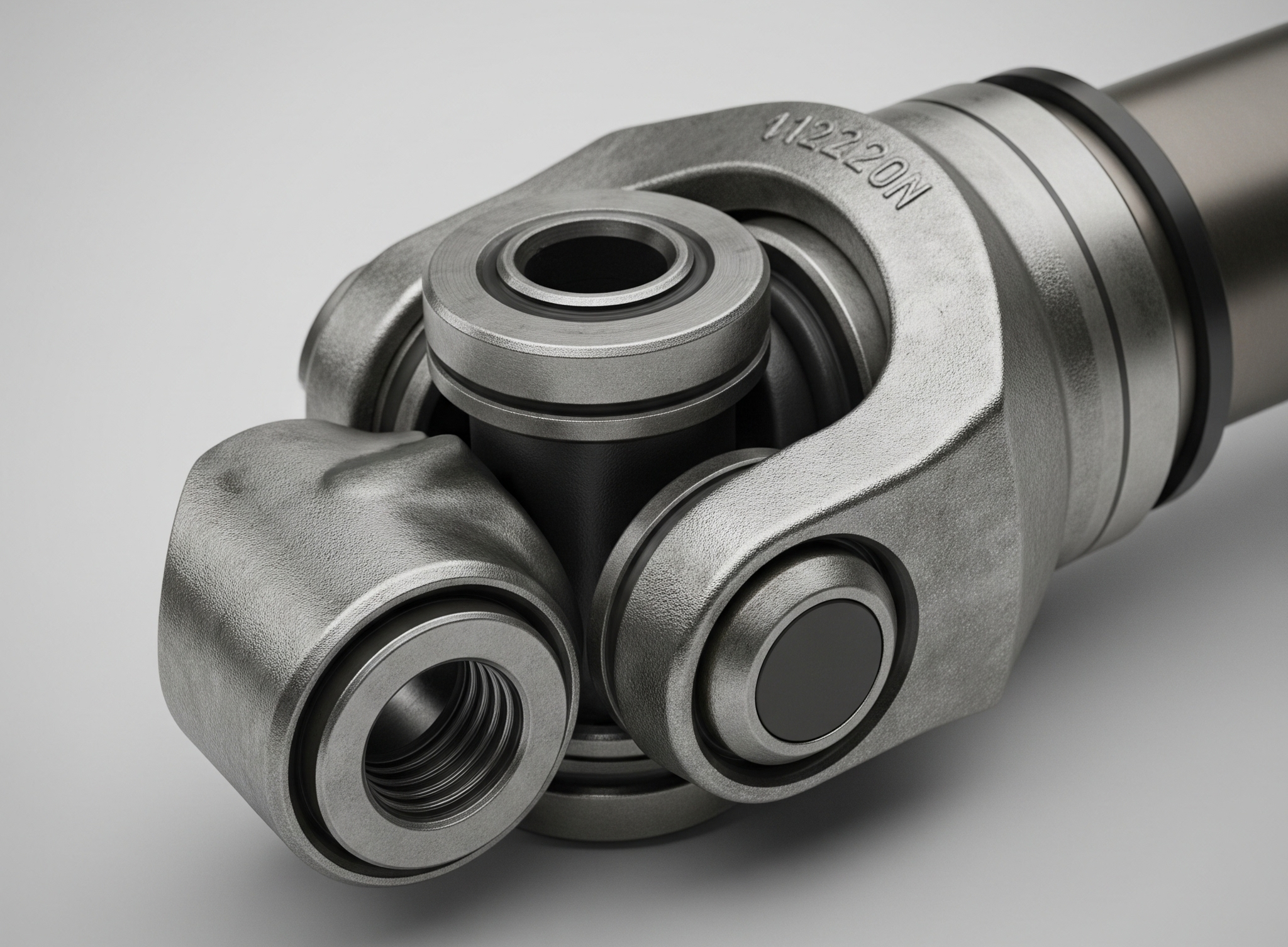

• Крестовины — механические элементы, которые позволяют карданному валу компенсировать углы наклона между различными частями трансмиссии.



• Подшипники — элементы, которые обеспечивают плавное вращение карданного вала, уменьшая трение и износ.



• Карданные муфты — используются для соединения вала с приводными механизмами, обеспечивая стабильную передачу мощности.

Карданные валы используются в самых разных машинах, таких как автомобили, тракторы, специализированная техника и промышленное оборудование. Преимущество карданного вала заключается в том, что он сохраняет свою эффективность даже при изменении угла между соединенными частями, а также позволяет работать с перемещающимися компонентами.

Как работает кардан?

Основной принцип работы заключается в том, что он передает вращающий момент через угловые соединения. Это возможно благодаря шарнирам, которые могут компенсировать изменения углов между валами. Вал соединяет два узла и позволяет передавать вращение даже тогда, когда один из этих узлов может отклоняться от прямого положения.

Когда кардан вращается, мощность передается с одной части системы на другую, и благодаря своей конструкции сглаживает любые угловые изменения. Таким образом, даже если вал, от которого передается мощность, и вал, к которому она поступает, находятся под различными углами, передача энергии осуществляется без потерь.

Зачем нужен карданный вал?

Карданный вал используется в тех системах, где требуется передача мощности между механизмами, находящимися на разных угловых позициях или с изменяющимся расстоянием между ними. Это свойство позволяет ему быть незаменимым в самых разных сферах:

1. Автомобильная промышленность. В автомобилях с полным приводом кардан используется для передачи мощности от трансмиссии к колесам. Особенно это актуально для внедорожников УАЗ и грузовиков МАЗ, где необходимо учитывать изменения углов при движении по неровным дорогам или при маневрировании.

2. Сельскохозяйственная техника. В тракторных и других сельскохоз машинах карданные валы передают крутящий момент от двигателя к рабочим механизмам. Это позволяет эффективно работать с плугами, жатками или другими приспособлениями, независимо от их положения на тракторах МТЗ.

3. Промышленное оборудование. В промышленности карданы используют для передачи мощности на большие расстояния и под углом, что важно для работы с различными станками, конвейерами и другой техникой, где требуется адаптация под изменяющиеся углы.

Заключение

Карданный вал обеспечивает передачу мощности между механическими системами, даже если они расположены под углом или на разном расстоянии друг от друга. Его способность компенсировать угловые отклонения и эффективно передавать крутящий момент делает его важнейшим элементом для многих машин и механизмов. От автомобилей и сельскохозяйственной техники до промышленного оборудования — вал играет центральную роль в обеспечении бесперебойной работы различных устройств, что подчеркивает его исключительную важность в современном машиностроении.
